Витая пара – самый распространенный интернет-кабель

В качестве основного проводника в структурированных кабельных сетях или СКС выступает витая пара. Данная разновидность кабеля повсеместно используется для телефонной связи, телекоммуникаций и компьютерных сетей благодаря своему удобству, отменным характеристикам и доступности.

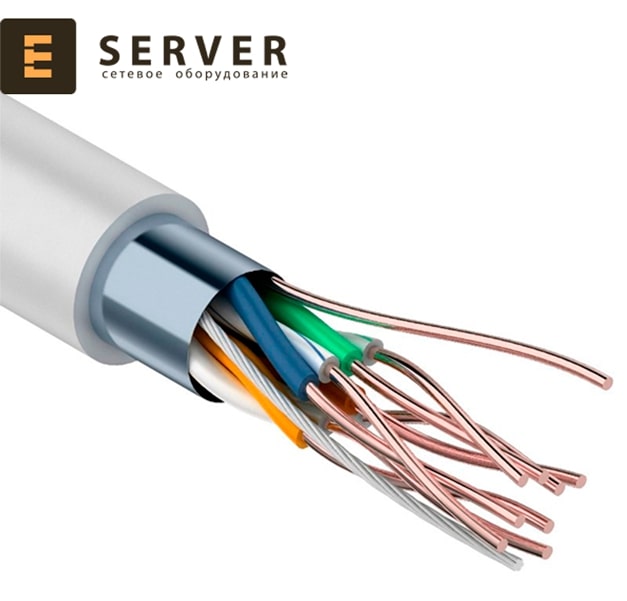

Телефонный и интернет-кабель витая пара представляет собой одну или несколько скрученных друг с другом особым образом пар проводниковых жил, имеющих также собственную и общую защитную изоляцию из эластичного пластика.

Проводники, работающие по принципу витой пары, были изобретены еще в конце 18 века и стали использоваться для проведения телефонных линий связи. К настоящему времени, пройдя множество модернизаций и улучшений, такая проводная среда для передачи данных стала наиболее востребованной, помимо телефонии, в работе телекоммуникационных и локальных цифровых сетей. Сложно представить охватившую весь мир сеть Ethernet без витого кабеля в жилищах пользователей и офисах. Также витая пара активно задействуется в популярном интерфейсе USB для подключения устройств.

Почему витая пара – самая популярная среда для передачи информации

Стандартной физической средой в витой паре выступают медные проводники из-за высокой электромагнитной проводимости этого металла. Также может использоваться биметалл – смесь алюминия и меди. Это более бюджетный и тоже распространенный вариант, несколько уступающий по параметрам.

Благодаря своим конструкционным особенностям витые кабели обладают следующими преимуществами:

• отличная пропускная способность кабеля, достигающая в современных внедренных скоростных категориях 10 Гбит/с;

• при помощи свивания проводников с определенным шагом улучшается мощность сигнала в каждой паре;

• снижаются воздействие постороннего электромагнитного излучения, формирующего для сигналов помехи, а также обоюдные наводки;

• обеспечивается возможность эффективной передачи данных как на коротких, так и больших дистанциях до 100 м без дополнительных усилителей сигнала;

• удобство кабеля для проведения прокладочных монтажных работ за счет его гибкости, легкости, прочности, стойкости к внешним воздействиям;

• экономическая доступность – кабель отличается невысоким ценовым сегментом.

Чтобы подсоединять сетевой кабель к всевозможному оборудованию – персональным компьютерам, модемам, коммутаторам, маршрутизаторам, принтерам и т.п., используются унифицированные коннекторы Registered Jack, отличающиеся по конструкционному стандарту и типу. В настоящем для интернет-соединений широко применяется разъем 8P8C (называемый в народе RJ-45), содержащий 8 соединительных контактов с фиксатором-защелкой для 4-парного провода. В телефонии сейчас обычно применяются разъемы 6P4C и 6P6C стандартов RJ-11 и RJ-14 (иногда называют RJ-12, хотя для таких разъемов такое наименование некорректно), подходящие для подключений двухпроводных и четырехпроводных телефонов.

Современные методы монтажа СКС с помощью витой пары

Исходя из особенностей конкретного кабеля по свойствам жил и оболочек, он может относиться к одному из двух типов по назначению монтажа:

1. Для внутренней прокладки.

2. Для внешней прокладки.

Внутренняя витая пара с оболочкой из поливинилхлорида предназначена для монтажа внутри строительных объектов – жилых, офисных, промышленных и любых других зданий и их помещений. Как правило, такой кабель, кроме особых случаев, не имеет экранирования. Прокладка осуществляется через стены, потолки и полы, также проводится вдоль периметров коридоров и комнат. Чтобы зафиксировать кабель в местах проводки задействуются специальные крепежные элементы – монтажные скобы, а также кабельные каналы или коробы. Последние придают проводке более незаметный и эстетичный вид.

Внешний кабель прокладывается в наружных условиях – обычно в грунте или по воздуху. Для воздушной прокладки, чтобы поддерживать кабель и обеспечивать его лучшую защиту, используется специальный подвесной трос. Оболочка такого кабеля обычно выполнена из стойкого к воздействиям внешней среды полиэтилена. Под наружной изоляцией у него имеется определенного типа защитный экран от электромагнитного излучения.

Какие параметры имеют кабели для Интернета и телефонии

При выборе витой пары обращают внимание на следующие характеристики кабеля:

• тип кабеля – телефонный, внутренний, наружный;

• число пар проводников – от 2 до 50;

• скоростная категория – 3, 5, 5e, 6, 6a, 7, 7a;

• экранирование – без экрана (UTP), разные варианты оплётки – FTP, SFTP и др.;

• материал жил – медь, биметалл (омедненный алюминий);

• оболочка кабеля – PVC (поливинилхлорид), PE (полиэтилен);

• защитные свойства изоляции кабеля – LSZH/LSOH (низкий уровень дыма при горении, отсутствие галогенов в составе), LSZH/FRNC (дополнительная негорючесть, антикоррозийность), LSFROH (низкое дымовыделение, не поддерживает горение, без галогенов);

• цвет оболочки – белый, серый, черный, синий, оранжевый.

Категория витой пары определяет ее пропускную способность. 3-я категория со скоростью до 100 Мбит/с, как правило, используется для телефонной проводки. Категории 5/5e со скоростью до 1 Гбит/с и 6/6a/7/7a с передачей информации до 10 Гбит/с задействуются в компьютерных сетях.
